Saber crimpar cabo de rede é uma habilidade essencial para quem trabalha com redes, TI, audiovisual, automação ou até mesmo para quem quer melhorar a infraestrutura da própria casa. Apesar de parecer algo técnico, crimpar cabo de rede é um processo simples quando se entende cada etapa. Além de trazer economia, essa habilidade dá autonomia e flexibilidade, especialmente em projetos que exigem cabos personalizados ou metragens específicas.
Muitas pessoas não percebem o quanto é importante saber montar o próprio cabo até se depararem com situações do dia a dia: conexões instáveis, cabos prontos que não têm o tamanho adequado, falta de padrão nas instalações e a necessidade constante de manutenção. Aprender a crimpar cabo de rede resolve grande parte desses problemas, garantindo desempenho e confiabilidade tanto em pequenas instalações domésticas quanto em redes corporativas mais robustas.
Antes de partir para o passo a passo, é fundamental compreender os tipos de cabos, conectores, ferramentas e padrões disponíveis. Isso garante que o processo seja feito com qualidade e evita erros comuns, como perda de performance, falhas de conexão e retrabalho.
Tipos de cabos de rede: quais usar?
O primeiro passo para crimpar cabo de rede corretamente é escolher o cabo adequado. Existem três tipos principais: UTP, FTP e STP. O UTP é o mais comum, não possui blindagem e é ideal para redes residenciais e corporativas com baixo nível de interferência eletromagnética. Já o FTP possui uma blindagem geral, indicado para ambientes com alto nível de interferência. O STP, por sua vez, possui blindagem individual nos pares, sendo recomendado para ambientes industriais ou instalações extremamente sensíveis.
Além do tipo físico, as categorias também importam. A Cat5e é suficiente para instalações simples, operando até 1Gbps. A Cat6 é a mais usada atualmente, suportando velocidades maiores e oferecendo melhor desempenho em distâncias maiores. A Cat6A é ideal para redes de 10Gbps e projetos mais exigentes.
Outro ponto fundamental ao crimpar cabo de rede é evitar cabos CCA (alumínio revestido de cobre). Eles quebram com facilidade, dificultam a crimpagem e entregam desempenho abaixo do ideal. Sempre que possível, opte por cabos 100% cobre, garantindo melhor condutividade, durabilidade e performance.

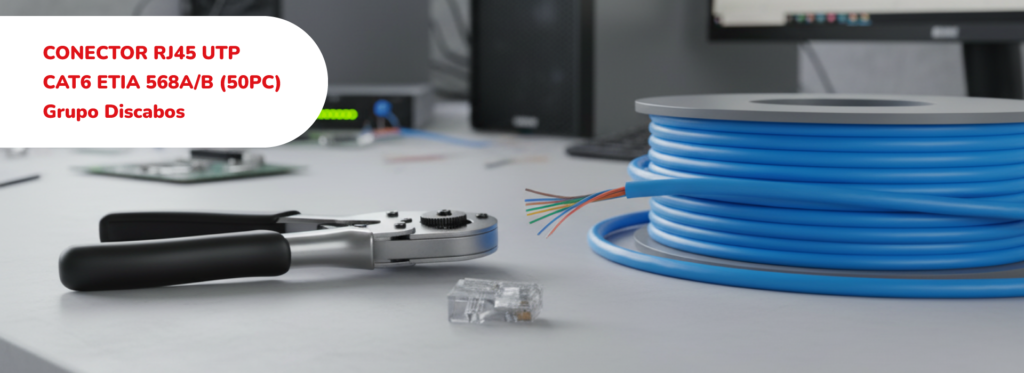

Tipos de conectores RJ45
Os conectores RJ45 são a interface final do cabo de rede. Eles vêm em modelos específicos para Cat5e, Cat6 e Cat6A — e essa compatibilidade é obrigatória. Usar o conector errado compromete o encaixe e causa instabilidade.
Há dois tipos populares de conectores: tradicionais (sólidos) e pass-through, que permitem que os fios atravessem a ponta do conector. Os conectores pass-through facilitam muito a montagem, especialmente para iniciantes, pois permitem verificar a ordem dos fios antes da crimpagem.
Escolher o conector adequado para o tipo de cabo e para o nível de precisão necessário faz toda a diferença no resultado final.
Ferramentas necessárias para crimpar cabo de rede
Para crimpar cabo de rede com qualidade, você vai precisar de algumas ferramentas básicas:
- Alicate de crimpagem: é o principal item, responsável por prensar o conector nos fios. Os modelos mais completos também cortam e decapam o cabo.
- Decapador de cabo: útil para remover a capa externa sem danificar os pares internos.
- Testador de cabo: altamente recomendado, pois confirma se os pares foram conectados corretamente.
- Guia de passagem: usado em conectores que exigem maior precisão na organização dos fios.
Ter essas ferramentas assegura que o processo seja mais rápido, preciso e profissional.
Padrões de ligação: T568A e T568B
Ao crimpar cabo de rede, você precisa seguir um dos dois padrões internacionais: T568A ou T568B. A diferença entre eles está apenas na ordem das cores dos fios. No Brasil, o padrão mais utilizado é o T568B.
Ainda assim, a regra principal é simples: use o mesmo padrão nas duas pontas do cabo para montar um cabo direto, que é o tipo mais comum. O padrão só é diferente quando o objetivo é montar um cabo crossover — algo raro atualmente.

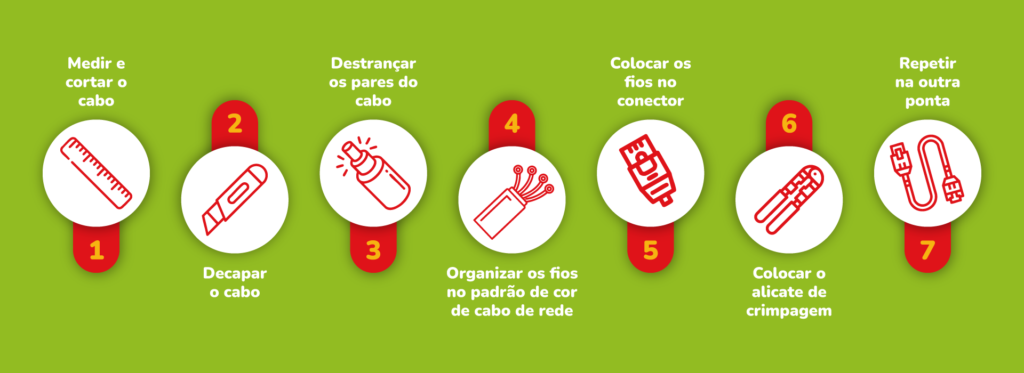

Passo a passo completo de como crimpar cabo de rede
Agora que você entende os tipos de cabos, conectores, padrões e ferramentas, chegou o momento de aprender o processo completo de como crimpar cabo de rede.
- Meça e corte o cabo
Corte o cabo na metragem desejada, deixando alguns centímetros extras para ajustes.
- Decape a capa externa
Use o decapador ou o alicate para remover cerca de 2 cm da capa. Tome cuidado para não cortar os fios internos.
- Destrance apenas o necessário
Os pares trançados são essenciais para evitar interferências. Destrance apenas o mínimo necessário para alinhar os fios.
- Organize os fios no padrão escolhido
Alinhe os fios conforme o padrão T568A ou T568B. Deixe-os bem retos e na mesma altura.
- Insira os fios no conector
Garanta que cada fio entre totalmente no conector e chegue até o final. Nos conectores pass-through, os fios sairão pela ponta.
- Aplique o alicate de crimpagem
Posicione o conector no alicate e aperte com firmeza até concluir o processo.
- Repita na outra ponta
Caso esteja montando um cabo completo, repita o procedimento no outro lado.
Seguindo essas etapas, crimpar cabo de rede se torna uma tarefa simples e prática.
Erros comuns ao crimpar (e como evitar)
Mesmo profissionais experientes cometem erros ao crimpar cabo de rede. Entre os mais comuns estão:
- Fios fora da ordem correta.
- Pares destrançados demais, reduzindo o desempenho.
- Conector mal prensado, causando falhas intermitentes.
- Uso de cabo e conector incompatíveis.
- Cabos CCA quebrando dentro do conector.
Evitar esses erros depende de atenção e do uso de materiais de boa qualidade.
Como testar o cabo após crimpar
Depois de crimpar cabo de rede, testar é indispensável. Com um testador simples, você consegue verificar continuidade, ordem dos fios e possíveis falhas. Caso uma luz não acenda, significa que aquele par não está funcionando corretamente. Problemas como curto-circuito ou inversões também podem ser identificados.
Cabo direto vs. cabo crossover
Embora hoje o crossover seja raro, entender a diferença é útil. O cabo direto segue o mesmo padrão nas duas pontas, enquanto o crossover troca dois pares. Antigamente o crossover era necessário para conectar dispositivos iguais, mas os equipamentos modernos utilizam Auto-MDI/MDI-X, que faz essa adaptação automaticamente.
Dicas práticas para instalações profissionais
Quem deseja crimpar cabo de rede com padrão profissional deve seguir boas práticas:
- Evite curvas fechadas e dobras bruscas.
- Utilize dutos adequados e mantenha organização durante a passagem.
- Identifique cada ponta para facilitar a manutenção.
- Use boots (capinhas) para proteger o conector.
Essas práticas aumentam a vida útil da instalação e reduzem chamadas de suporte.
Manutenção e troubleshooting
Problemas de rede como travamento, lentidão e quedas podem ser resultado de um cabo mal crimpado. Antes de trocar o cabo, teste com um aparelho adequado e observe se há mau contato ou fios soltos. Em muitos casos, apenas recrimpar a ponta resolve.
Já aprendeu ou ainda precisa de alguma ajuda?
Aprender a crimpar cabo de rede é uma habilidade valiosa e prática. Com as ferramentas certas, materiais de qualidade e atenção aos padrões, qualquer pessoa pode montar cabos confiáveis, estáveis e perfeitos para instalações domésticas ou profissionais. Crimpar cabo de rede não é apenas uma técnica, é uma forma de garantir desempenho, economia e autonomia em qualquer projeto de conectividade.
