3.1 Características

Por Francisco Pereira | Publicado em 28 de maio de 2020

Principais características do HDMI via IP MHIR :

. Suporta imagem 1080p @ 30 Hz.

. Distribuição de diversos conteúdos simultaneamente, operando como matriz de vídeo na rede (máximo de 16 fontes de sinal por sistema).

. Configuração amigável, por software.

. Suporta até 65 mil destinos conectados na rede (65 mil unidades MHIR RX).

. Suporta até 3 níveis de cascateamento de rede com switches.

. Consumo de 15 a 20 Mb por transmissor.

. Suporta Switch megabit (use um modelo gerenciável caso tenha que criar VLANs num sistema de rede compartilhada).

. Cabos UTP CAT5e são suficientes para transmissão do sinal de vídeo.

. Controlável manualmente, por controle remoto, por software (PC) ou por automação externa.

Cada receptor MHIR vem acompanhado de um controle remoto, para uso na seleção do canal .

Cada TX e RX MHIR possui porta Infrared. Esta porta serve para que o usuário passe sinal de controle IR no sentido do RX para o TX. Assim, é possível usar o controle remoto da fonte de sinal para controlá-la de onde você estiver assistindo. Nesse caso, o RX enviara o IR do controle remoto até o TX, fazendo esse replicar na fonte. Use o IR blaster (emissor) que acompanha o TX, conectando-o na porta de IR do equipamento. Aponte o blaster para o equipamento que será controlado. O ideal é que ele não fique a mais de 30 cm do
equipamento. No RX, conecte o receptor na porta IR. Você deverá apontar o controle remoto da fonte nele.

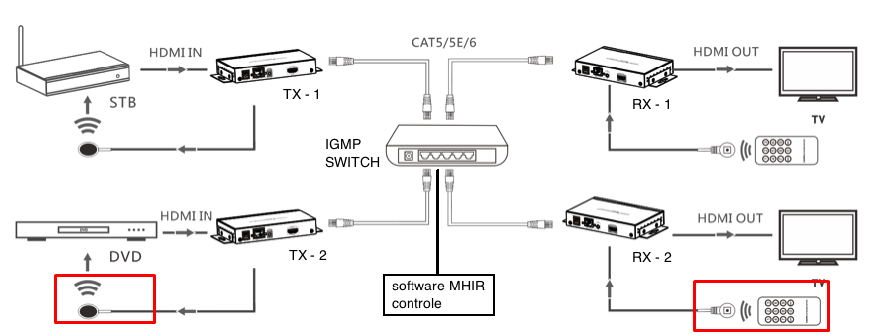

Veja este esquema de uso de infrared na imagem abaixo:
