3.1 Painel BLC 1

Por Francisco Pereira | Publicado em 2 de junho de 2020

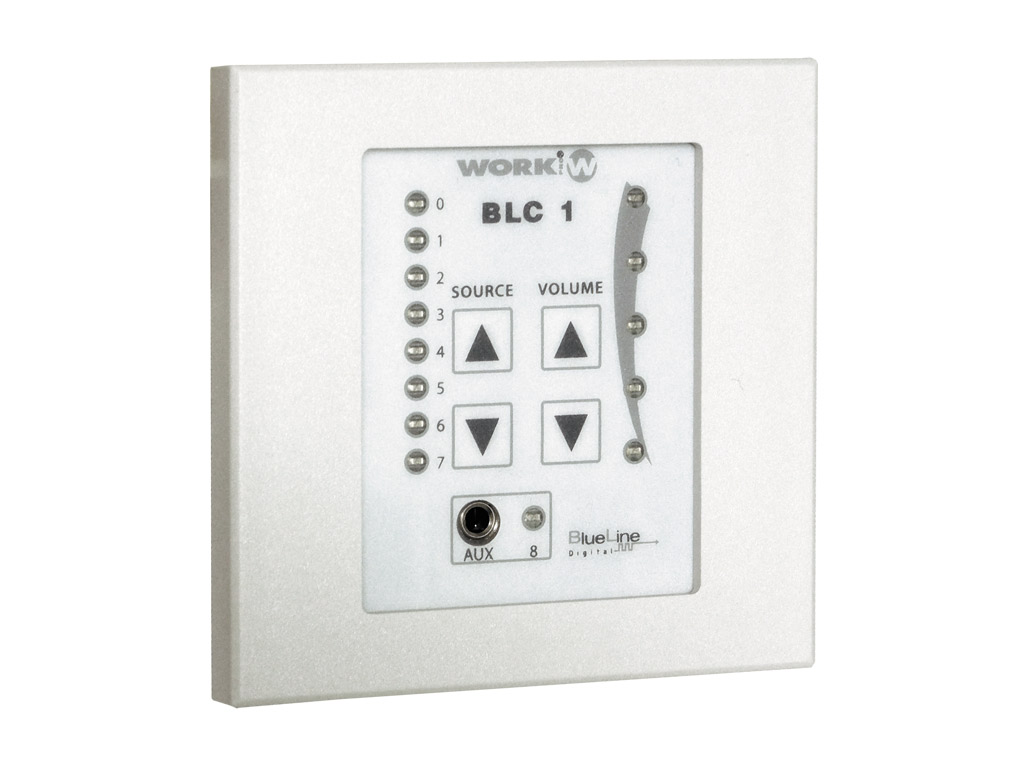

 O BLC 1 é um painel de controle, feito para facilitar a vida do usuário final.

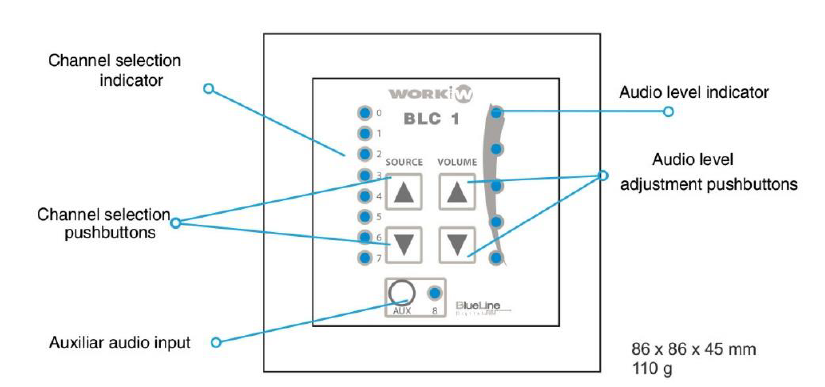

Com ele, podemos controlar o volume de um módulo BLR2 e também podemos selecionar algumas fontes de áudio, graças aos botões presentes no painel frontal:

Este painel é conectado diretamente à porta CONTROL de um BLR 2.

Dentro do software WORKCAD 3 CONFIGURATOR, nos ajustes existentes para os módulos BLR 2, temos o parâmetro CONTROLLER OFFSET. Esta ferramenta pode ser utilizada quando usamos o BLC 1 e precisamos evitar a seleção de fontes com número muito baixo, como por exemplo SOURCE “0”, que seria a região dos mics de paging ou de algum BLS 2 com outro tipo de fonte de áudio, caso estivéssemos utilizando o BLC 1 apenas para seleção de diferentes fontes de BGM. Assim, mesmo tendo números muito baixos no painel frontal do BLC 1, estaríamos, de fato, sempre selecionando fontes de número mais alto.

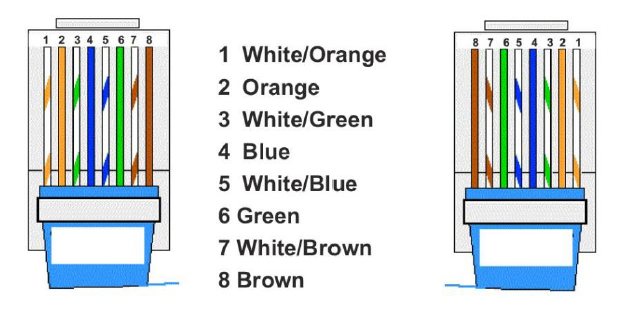

ATENÇÃO PARA A MANEIRA CORRETA de crimpagem de um cabo de rede, caso você queira trabalhar com o BLC 1 conectado a um BLR 2:
