A distância é um fator decisivo para o uso de um Extensor HDMI. Quando é necessário enviar sinal para distâncias acima de 10 metros, essa solução já começa a ser considerada. Quando a distância ultrapassa os 20 metros, o uso do extensor se torna praticamente obrigatório.
O Extensor HDMI, como o próprio nome já diz, estende a conexão entre aparelhos mais distantes, permitindo que o sinal de áudio e vídeo alcance muito além da distância suportada por um cabo HDMI padrão — pode variar entre 30 e 100 metros, dependendo do tipo do extensor utilizado. Neste artigo, explicamos um pouco mais sobre o Extensor HDMI por IP. Confira!
Como funciona um Extensor HDMI via IP?
O extensor de HDMI via IP (Internet Protocol) conecta os sistemas por meio de uma rede local (LAN — Local Area Network) e possibilita o envio de sinais de áudio e vídeo para diversos equipamentos, como projetores e monitores.
Esse modelo de extensor é mais indicado para conexões de longas distâncias, nas quais são necessários vários pontos de conexão. Consequentemente, essa configuração torna o sistema mais escalável, com baixa latência e sem perdas visuais. Basta que os sinais sejam convertidos usando transmissores e receptores interligados por meio de um switch de rede.
Extensor HDMI via IP ponto a ponto (uma fonte para um receptor)
Nesse formato de uso, você conecta um sinal HDMI a um transmissor, que pode ser ligado a um switch de rede ou diretamente a um receptor, o qual, por sua vez, está conectado ao monitor ou projetor.
Extensor HDMI via IP splitter (uma fonte para vários receptores)
Nessa aplicação, você pode enviar o mesmo sinal de vídeo para diversos locais. Basta conectar um sinal HDMI a um transmissor e ligá-lo a um switch de rede. A partir do switch, podem sair vários cabos conectando um número praticamente ilimitado de receptores, que estarão ligados a cada monitor ou projetor.
Extensor HDMI via IP matriz, (várias fontes para vários receptores)
Aqui, você consegue criar uma matriz de sinal HDMI totalmente modular. O sistema é composto por um transmissor para cada sinal de vídeo diferente que se deseja incluir e um receptor para cada monitor ou projetor. Ambos devem estar interligados em uma rede IP local.
Quais são as vantagens de um sistema HDMI via IP?
O sistema HDMI via IP é uma solução de sinalização digital, publicidade e avisos muito eficaz, fácil de usar e econômica, que atende às demandas de instalação de sistemas HDMI. Veja as vantagens desse tipo de instalação.
Flexibilidade e escalabilidade
O sistema permite que você gaste apenas o necessário no momento e amplie conforme a demanda. Por exemplo, não é preciso adquirir uma matriz 8×8 se, na verdade, você necessita apenas de 2 entradas e 6 saídas. É possível começar com 2 transmissores e 6 receptores e expandir conforme a necessidade.
Uso da infraestrutura de rede já pronta
A grande maioria das casas e prédios novos já possui uma infraestrutura de rede planejada e implementada. Mesmo casas e prédios antigos que não foram projetados pensando nessa tecnologia já precisaram implantá-la, pois hoje ela se tornou essencial. O sistema HDMI via IP pode ser instalado na mesma infraestrutura de rede já existente, desde que sejam respeitados os parâmetros e as configurações recomendadas.
Fácil configuração
Na grande maioria das aplicações, o sistema não exige conhecimentos técnicos avançados para a instalação. Em casos mais específicos e complexos, pode ser necessário um conhecimento mais aprofundado em redes. O próprio usuário é capaz de conectar, configurar e controlar o sistema, podendo alternar a entrada das fontes por meio de software, controle remoto ou botões nos equipamentos.
Distância
Como mencionado acima, esse é um dos principais fatores para se optar por um extensor. Usando um extensor que converte para o protocolo IP, também é possível utilizar fibra óptica para atingir distâncias ainda maiores, podendo chegar a até 20 km, dependendo do sistema.
Custo benefício
Depois de falar sobre comprar de acordo com a demanda e aproveitar a infraestrutura existente, não poderia deixar de mencionar o custo-benefício, que acaba sendo muito vantajoso quando comparado a outros sistemas tradicionais.
Tipos de HDMI via IP
O mais simples
O mais simplesO extensor mais simples, mas também o mais usado, é aquele capaz de enviar sinal ponto a ponto e um sinal para vários dispositivos, como um splitter. Ele geralmente suporta resolução de até 1080p, não necessita de switch gigabit para implementação e é plug and play (basta conectar, não requer configuração).
Matriz modular
Um pouco mais avançado, este modelo é capaz de trabalhar com vários sinais diferentes entrando na mesma rede e direcionar cada um deles para os pontos que você escolher. Suporta resolução de até 1080p e geralmente necessita de um switch gigabit gerenciável, com algumas configurações.
Matriz modular + IR + áudio + USB + videowall + app
Este modelo já começa a ter funções bem avançadas, como a criação de videowalls a partir do seu software, o envio de sinais de infravermelho do controle remoto, além de áudio separado do HDMI e USB pelo mesmo cabo de rede. Esse modelo pode exigir um certo grau de conhecimento para configuração.
Matriz modular + IR + áudio + USB + videowall + app + 4K
Este é o modelo top de mercado, que possui todas as funções do anterior, mas sua grande vantagem é o suporte a sinal 4K.
Um sistema de uso bem amplo
Como você viu, o sistema é projetado para atender às demandas de transmissão atuais, tanto de sinal 1080p quanto de 4K, em grande escala e multitela.

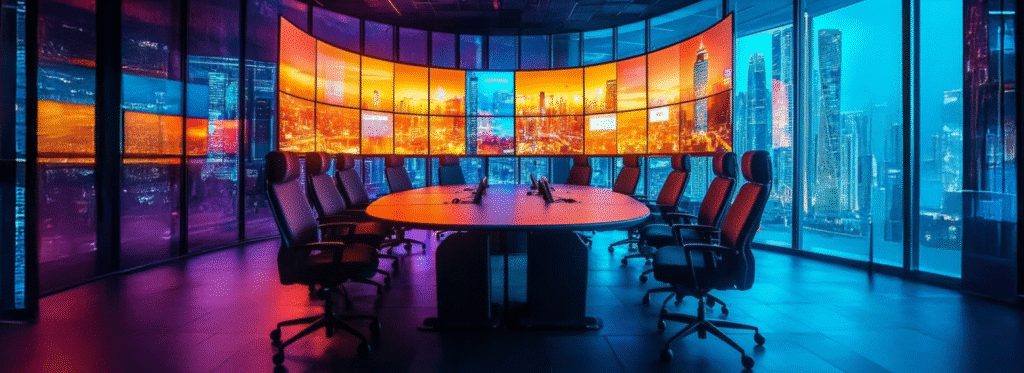

Os extensores HDMI via IP são adequados para ambientes maiores, que exigem uma infraestrutura limpa e com bons resultados na transmissão de sinais, como feiras, centros de conferência, aeroportos, escritórios, hospitais, shopping centers, universidades e estádios de futebol.
