2.2 Camada FÍSICA - OSI

Por Francisco Pereira | Publicado em 4 de junho de 2020

A camada FÍSICA do modelo OSI descreve as características do meio através do qual se transmitem os pacotes dentro de uma rede.

A camada FÍSICA do modelo OSI referencia a forma de se introduzir e direcionar os pacotes dentro do meio físico, respeitando as direções físicas dos dispositivos (MAC address de cada equipamento) e respeitando também as diferentes topologias físicas existentes.

Os dispositivos BlueLine digital MKII se conectam fisicamente seguindo o padrão Ethernet 100BASE-TX com cabo do tipo Cat5, Cat5e ou Cat6.

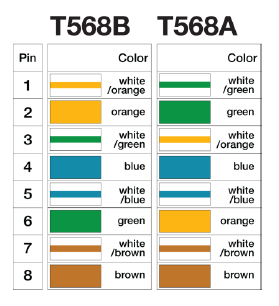

Os cabos não podem ser maiores do que 100 metros e a pinagem dos cabos de rede segue as normas 568A ou 568B:

Normalmente a interconexão de equipamentos se faz através de switches e os cabos são do tipo “straight”. Porém, se por alguma razão você precisar conectar um transmissor diretamente a um receptor, faça isso utilizando um cabo de rede do tipo “CROSS”.
