1.2 Linha de painéis

Por Francisco Pereira | Publicado em 26 de julho de 2020

Os painéis fornecidos pelo Grupo Discabos são da marca AVLIFE. Todos os painéis desta linha são modulares, com vários encaixes livres, permitindo que o cliente defina facilmente e à vontade quais tipos de conexões deseja instalar em cada slot.

Temos 2 tipos de painéis, dedicados cada um deles a instalação em mesa e parede:

Há painéis com acabamento no fundo e painéis sem acabamento no fundo.

Dependendo do modelo, as conexões instaladas no painel podem estar com a face alinhada c/ a mesa (com tampa de metal) ou com a face aprofundada (abaixo do nível da mesa).

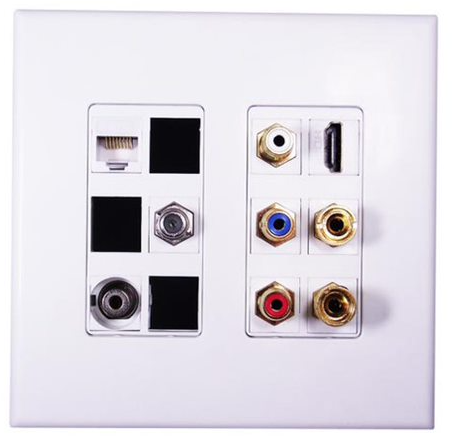

Geralmente os painéis de parede tem vagas livres para serem preenchidas apenas por Keystones. Ou seja, inserimos os keystones diretamente nos slots livres do painel.

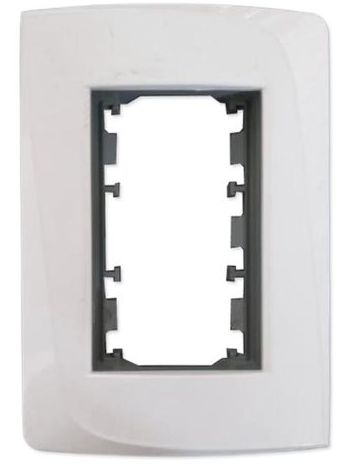

ATENÇÃO: Temos na linha AVLIFE, alguns modelos de painel de parede que trabalham obrigatoriamente com módulos, incluindo módulo de tomada elétrica no padrão brasileiro:

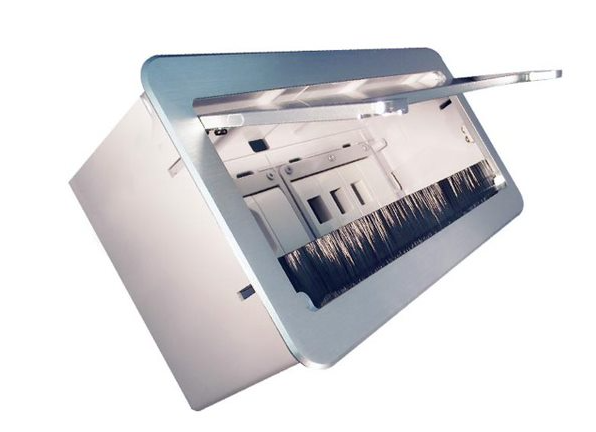

Por conta do formato mais largo, os painéis de piso e mesa dependem obrigatoriamente dos módulos, onde se encaixam os keystones. Se um painel de piso ou mesa possui, digamos, 3 encaixes, então precisamos também adicionar 3 módulos, que serão montados no painel junto com os keystones de nossa escolha. Então, lembre-se de que não é possível usar keystones diretamente nos painéis de piso e mesa, sem usar módulo adaptador!  Na foto abaixo, temos um painel de mesa de 8 vagas, onde foram instalados 3 módulos tomada + 5 módulos adaptadores para keystones (sendo que destes, dois estão tampados com keystone tampa para dar acabamento, e outros três estão abertos, ainda sem nenhum, keystone instalado.

Os módulos AVLIFE são de plástico e encaixam apenas nos painéis AVLIFE, ou seja, não servem para painéis de outras marcas. Temos módulos de tomada de 10A, além do módulo adaptador simples para instalação de Keystone e também o módulo SVGA.

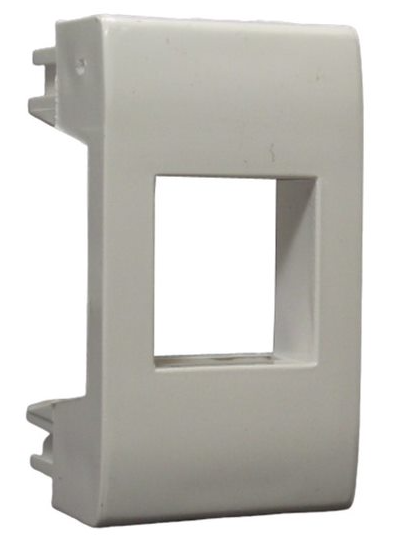

Este, abaixo, é um exemplo de módulo adaptador simples. Nele, podemos encaixar um único keystone, de acordo com nossa necessidade:

Um módulo tomada não precisa de keystone, pois ele já é todo montado com a conexão elétrica nele próprio.
