Se você está pensando em instalar caixa de som no teto em uma loja, escritório ou residência, este guia foi feito para você. Reunimos em um só lugar os pontos que realmente fazem diferença: do planejamento acústico avançado à finalização da obra, com dicas práticas, exemplos de cálculo, checklist de instalação e orientações para escolher o modelo certo (ativa, passiva ou com transformador para linhas de 100 V). Ao longo do texto, destacamos cuidados com acabamento, resistência à oxidação, isolamento, e ainda falamos sobre subwoofers de teto como o popular formato “C PRO 8” — uma solução discreta para reforço de graves em projetos comerciais e residenciais.

Planejamento acústico avançado para “caixa de som no teto”

O primeiro passo não é furar o forro é entender o ambiente. Três fatores pesam muito na performance de uma caixa de som no teto:

1) Reverberação (RT60)
Ambientes com muito “eco” (RT60 alto) pedem maior densidade de cobertura (mais pontos de som com menor nível por ponto). Salas com superfícies duras (vidro, concreto, porcelanato) tendem a refletir mais; já ambientes com cortinas, tapetes e estofados absorvem parte da energia sonora, facilitando a inteligibilidade do som.

2) Pé-direito
Quanto maior o pé-direito, maior a área coberta por cada caixa (abertura do lóbulo), mas menor o nível direto percebido no plano de ouvinte. Em tetos altos, é comum optar por:

• Modelos com maior sensibilidade,
• Angulação dos transdutores (quando disponível),
• Aumento do número de pontos, e/ou
• Maior potência/tap em sistemas de 70/100 V.

3) Materiais do ambiente

• Concreto: altamente refletivo; favorece ecos e colorações nas médias-altas.
• Drywall: pode vibrar/“radiar” se não houver backcan adequado; com lã mineral no plenum, controla vazamento e ressonâncias.
• Madeira: varia de muito refletiva (assoalho rígido) a moderadamente absorvente (painéis perfurados com lã).

Regra prática de cobertura
Considere o ângulo de cobertura (θ) e a altura útil (H_útil = altura do falante – altura do ouvido, ~1,2 m sentado/de pé). O raio da cobertura ≈ H_útil × tan(θ/2).
Ex.: teto a 3,0 m, ouvido a 1,2 m → H_útil = 1,8 m.

• θ = 120° → tan(60°) ≈ 1,732 → raio ≈ 3,12 m → diâmetro ≈ 6,24 m.
  Para uniformidade, use espaçamento ≈ 0,7 × diâmetro (≈ 4,4 m neste caso).
  Em ambientes reverberantes, reduza o espaçamento (mais pontos com menor nível).

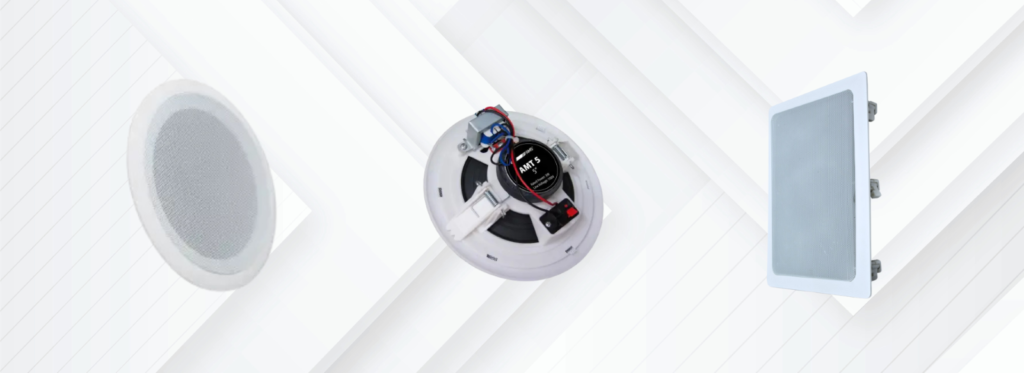

Tipos de caixa: Transformador, Ativa e Passiva

Com transformador (linhas 70/100 V)

• O que é: a caixa traz transformador interno com taps (ex.: 5/10/20/30 W).
• Vantagens: cabeamento longo sem perda significativa; fácil expansão (adicionar mais caixas em paralelo); ajuste fino de nível por ambiente via tap.
• Instalação: simples; amplificador dedicado de tensão constante.
• Investimento: muito competitivo em projetos com muitos pontos.

Ativa (amplificada, c/ Bluetooth, RCA, etc.)

• O que é: amplificador integrado; pode ter Bluetooth, RCA, minijack ou entradas balanceadas.
• Vantagens: simplicidade ponto-a-ponto; ideal para salas pequenas, monitores de retorno, espaços de reunião.
• Atenção: precisa de energia elétrica no forro (planejamento de alimentação), ventilação e gerenciamento de pareamentos Bluetooth (segurança/privacidade).
• Investimento: pode subir em instalações com muitos pontos (várias fontes de energia).

Passiva (baixa impedância 4/8 Ω)

• O que é: caixa sem amplificador/transformador.
• Vantagens: qualidade sonora excelente quando bem casada com amplificador; muito comum em residências e salas AV.
• Atenção: queda de nível em longos cabos; dimensionar bitola; impedâncias em paralelo/ série; limitar a quantidade por canal.
• Investimento: ótimo para poucos pontos com foco em qualidade.

Guia rápido

• Muitos ambientes ou grandes áreas → 70/100 V (com transformador).
• Sala única, poucos pontos, foco em fidelidade → passivas 4/8 Ω.
• Soluções “all-in-one” e rápidas → ativas (com cuidado à elétrica/segurança).

Acabamentos e Materiais

Grelhas e aros

• ABS: leve, custo acessível, boa estética.
• Metal/Aço: robustez e acabamento premium; atenção a tratamentos anticorrosivos.
• Alumínio: excelente resistência à oxidação (ideal para áreas úmidas/maresia); leve.

Formatos

• Redondos: padrão do mercado, integração discreta.
• Quadrados/retangulares: alinham-se com luminárias/ar-condicionado em projetos arquitetônicos.
• Angulados: modelos com tweeter pivotante ou baffle inclinado ajudam a direcionar para a zona de escuta quando o pé-direito é alto ou o ponto fica deslocado.

Recursos especiais

• Tweeters pivotantes: alinham as altas frequências ao ouvinte (mais clareza).
• Caixas motorizadas: nicho específico; soluções que rebatem/basculeiam para direcionamento ou recolhimento quando fora de uso.
• Backcan / Fire dome: câmaras traseiras (metálicas ou ABS) que padronizam volume acústico, aumentam isolamento e podem atender requisitos de segurança do plenum.

Resistência à oxidação e uso externo

Para varandas abertas, spa, cozinhas gourmet e áreas próximas ao mar, priorize:

• IP rating compatível com a exposição:
  • IP44/IP45: respingos/poeira leve.
  • IP55: jatos de água leves/poeira.
  • IP65: poeira vedada e resistência a jatos d’água, comum em aplicações externas abrigadas.
• Materiais: grelhas em alumínio ou aço com pintura epóxi e parafusos inox (AISI 304/316).
• Vedações: anéis de borracha/neoprene entre aro e forro para minimizar infiltrações.
• Conectores: bornes selados ou chicotes com prensa-cabos.
• Manutenção: inspeção periódica em ambientes de maresia acelera a corrosão então as limpezas leves e reaperto anual ajudam a preservar.

Subwoofers de teto como complemento (ex.: “C PRO 8”)

Adicionar um subwoofer de teto muda o jogo quando o objetivo é presença de graves sem poluir o projeto. Em lojas, restaurantes, clínicas e residências, um sub 8” como o perfil “C PRO 8” (conceito de sub discreto embutido) entrega reforço entre ~45–120 Hz, liberando as caixas menores para trabalhar com menos distorção.

Como integrar

• Crossover: ajuste em 80–120 Hz (dependendo do porte das satélites).
• Ganhos: iguale com o sistema principal — graves “somem” quando o balanço está certo (você percebe presença, não excesso).
• Posicionamento: central à área de escuta ou distribuído (2x subs) em áreas largas para suavizar picos/vales.
• Linhas 100 V: existem subs para tensão constante com taps dedicados (baixas frequências demandam energia; dimensione o amplificador com folga).
• Acústica: backcan robusto para controlar vazamento de graves para pavimentos adjacentes.

Precisa de um sub discreto para seu projeto? Nosso time pode indicar soluções compatíveis, de acordo com o espaço e seu amplificador.

Perguntas mais comuns sobre instalação de caixas de som no teto

Qual cabo devo usar para ligar a caixa de som no teto?

A escolha do cabo é fundamental para garantir qualidade no áudio. O ideal é utilizar cabos de áudio com bitola adequada, definida de acordo com a distância entre o amplificador e a caixa de som, bem como a potência do sistema.

• Para distâncias curtas (até 10m), cabos de 1,5 mm² geralmente são suficientes.
• Para distâncias maiores, recomenda-se 2,5 mm² ou mais, evitando perdas de sinal.
  Além disso, prefira cabos com isolamento de qualidade, pois eles reduzem interferências e aumentam a durabilidade da instalação.

Não compre gato por lebre! Nunca se esqueça que infelizmente existem muitas empresas que acabam “escondendo” a bitola real do cabo. Vendem dizendo que é a bitola x porém fazem o cálculo incluindo a capa do cabo, bitola real não é contada pela capa, apenas pelos fios condutores. Sempre busque empresas confiáveis e faça o teste decapando o cabo e medindo a bitola para ver se é real.

Como faço a ligação das caixas: em paralelo ou em série?

Existem duas formas principais de ligação:

• Paralelo: indicado quando se deseja manter a mesma impedância, possibilitando ligar várias caixas sem perder qualidade. É o método mais comum em ambientes comerciais e corporativos.
• Série: menos utilizado, pois pode gerar alteração na impedância total do sistema, exigindo mais atenção para evitar sobrecarga no amplificador.

Sempre verifique as especificações do amplificador e das caixas para garantir que a impedância final seja compatível.

O que são conectores de derivação e quando utilizá-los?

Os conectores de derivação são acessórios que permitem distribuir o sinal de áudio para diferentes caixas de forma prática e organizada, sem a necessidade de emendas improvisadas nos cabos.
Eles são muito úteis em instalações maiores, onde há várias caixas de som distribuídas pelo ambiente, pois:

• Facilitam a instalação,
• Garantem conexões seguras e estáveis,
• Melhoram a organização do cabeamento.

Informações técnicas: impedância, potência, resposta, cobertura e 100 V

Impedância (4/8 Ω) x Amplificador

• Casamento: não baixe a carga total do canal abaixo do suportado pelo amplificador.
• Paralelo: 2×8 Ω em paralelo → 4 Ω; 4×8 Ω em paralelo → 2 Ω (normalmente não recomendado).
• Bitola de cabo (baixa impedância):
  • Até ~20–30 m @ 8 Ω e potências moderadas: 2×1,5 mm².
  • Trechos maiores/mais potência: 2×2,5 mm² ou mais.

Linhas de 70/100 V (tensão constante)

• Dimensionamento: some os taps de todas as caixas e adicione margem (20–30%).
• Exemplo: 12 caixas com tap de 10 W → 120 W totais → use amp ≥ 150–200 W.
• Cabo: correntes menores permitem bitolas menores por longas distâncias; verifique normas locais e caminho do duto.

Potência e Sensibilidade

• Sensibilidade (dB @1W/1m) indica o SPL com 1 W a 1 m. Cada +3 dB exige dobro de potência; cada -6 dB dobra a distância.
• Headroom: projete com folga para evitar clipping e distorção, especialmente com graves.

Resposta de frequência

• Ambientes com música ambiente pedem resposta estendida (ex.: 60 Hz–20 kHz, -10 dB).
• Voz/sonorização de evacuação prioriza inteligibilidade (claridade entre 1–4 kHz).

Cobertura
Além da regra do raio (tan(θ/2)), considere:

• Uniformidade: alvos típicos de variação ±3 a ±6 dB entre pontos; atinja isso pelo espaçamento e ajuste de taps (em 100 V).
• Altura vs. ângulo: em pé-direito alto, cubra com mais pontos e ângulos maiores, ou use caixas anguladas.

Isolamento acústico e controle de ruído

Para não “vazar” som para o pavimento superior ou salas vizinhas:

• Backcan / Dome: cria câmara controlada e reduz transmissão estrutural.
• Lã mineral no plenum: melhora absorção (cuidado com normas e afastamentos de elétrica).
• Drywall com dupla camada + desacopladores (resilient channels): eleva o STC do conjunto.
• Selagem de frestas (PU/silicone apropriado): pequenas aberturas anulam ganhos de isolamento.
• Tratamento interno: painéis absorventes e difusores no ambiente reduzem RT60, melhorando a clareza.
• Vibração: use tirantes e acessórios anti-vibração para o forro (evita ruídos parasitas).

Observação: sempre observe normas aplicáveis (ex.: NBR 5410 para instalações elétricas) e requisitos de segurança do plenum/edificação.

Erros comuns e como evitá-los

1. Posicionamento inadequado (muito afastado ou perto demais) → buracos na cobertura. Use a regra do ângulo e simulação (ex.: TOA SPV).
2. Ausência de gabarito de corte → recortes irregulares e folgas. Use o template do fabricante.
3. Polaridade invertida (+/−) em uma ou mais caixas → cancelamentos de graves. Teste com sinal de verificação.
4. Falta de planejamento elétrico em caixas ativas → sem ponto de energia/condições térmicas.
5. Dimensionamento incorreto de taps em 100 V → áreas muito altas/baixas. Balanceie por zona.
6. Bitola de cabo inadequada em baixa impedância → perdas e aquecimento.
7. Desconsiderar maresia/umidade → corrosão precoce. Exija IP e materiais corretos.
8. Sem backcan em drywall fino → vazamento de som e coloração.
9. Sem teste pós-instalação → problemas passam para a etapa de mobiliário/entrega. Sempre valide.

Check-list de instalação completo

Use este checklist do planejamento à finalização para sua caixa de som no teto:

Dicas finais de performance e durabilidade

• Headroom no amplificador: projete com 20–30% de folga.
• Zonas independentes: comércio com horários diferentes rende com amplificação/controle por zona.
• Manutenção preventiva: reaperto anual, limpeza de grelhas e verificação de conexões.

Conte com o Grupo Discabos

Nosso time está pronto para ajudar você a selecionar a caixa de som no teto ideal e todos os itens de infraestrutura (cabos, conectores, suportes, backcans). Trabalhamos com marcas e soluções de confiança, incluindo Discabos, AVLIFE, WorkPRO e TOA, priorizando estética, desempenho e segurança. Lembrando sempre da importância da escolha do cabo correto para instalação das caixas de som, não se esqueça que trabalhamos com cabos de áudio 100% cobre que garantem a qualidade em qualquer sistema.

Se você já tem o layout do seu ambiente, envie para nós: retornamos com uma sugestão de quantidade, espaçamento, taps (100 V) e, quando fizer sentido, subwoofer de teto (por exemplo, perfis de 8” no estilo “C PRO 8”) para reforço de graves com total discrição. Assim, sua instalação nasce correta do planejamento à finalização. Basta preencher o formulário abaixo.
