Escolha a conexão HDMI certa para cada projeto! Neste guia, você vai entender o que o HDMI transmite, como comparar versões e cabos e quando usar uma solução de distribuição. Use o sumário para ir direto à sua dúvida e consulte os artigos relacionados para aprofundar cada tema.

Sumário

• O que é HDMI e como funciona
• Como entender as versões HDMI
• Como escolher o cabo HDMI certo
• Distância, fibra óptica e instalação
• HDCP: proteção de conteúdo
• Montagem e pinagem de conectores
• Como resolver falhas comuns
• Quando usar uma solução de distribuição

O que é HDMI e como funciona

Comece pelo básico: HDMI é a sigla para High-Definition Multimedia Interface. A conexão transmite áudio e vídeo digital entre uma fonte — como um computador, player ou console — e um equipamento de exibição, como uma TV, monitor ou projetor. Em uma instalação direta, um único cabo pode transportar ambos os sinais.

Para o sistema funcionar como esperado, confira o caminho completo: fonte, cabo, equipamentos intermediários e tela. Cada componente precisa suportar o formato de áudio e vídeo que você pretende usar. Um cabo adequado, por si só, não habilita funções que a fonte ou a tela não oferecem.

Consulte o artigo HDMI: tire todas as suas dúvidas para conhecer também recursos como ARC, CEC e outras funções da conexão.

Como entender as versões HDMI

Compare os equipamentos, não apenas os números! As versões HDMI descrevem recursos da interface dos dispositivos. Elas não são, por si só, a classificação oficial de desempenho dos cabos. Para escolher, verifique as especificações da fonte e da tela e procure a categoria ou certificação de cabo compatível com o sinal do projeto.

Esses exemplos não significam que todo equipamento de uma versão implemente todos os recursos associados a ela. Verifique a ficha técnica do modelo e a combinação de resolução, frequência, HDR, áudio e demais funções necessárias. Consulte as informações oficiais sobre cabos HDMI e suas categorias e a especificação HDMI 2.2.

Para entender a evolução e as diferenças entre as versões, leia Entenda sobre cabo HDMI e suas versões.

Como escolher o cabo HDMI certo

Defina o sinal antes de escolher o cabo! Anote estes quatro dados:

1. Resolução e frequência: por exemplo, 4K a 60 Hz ou 4K a 120 Hz.
2. Recursos de imagem e áudio: confirme se há HDR, ARC/eARC ou outros requisitos.
3. Comprimento do percurso: meça o caminho real, incluindo curvas e folgas de instalação.
4. Equipamentos no caminho: registre switches, splitters, matrizes, receivers e adaptadores.

Em seguida, escolha a categoria adequada. Como referência, High Speed atende a aplicações de até 10,2 Gbps; Premium High Speed é a categoria certificada para até 18 Gbps; Ultra High Speed cobre até 48 Gbps; e Ultra96 foi desenvolvida para aplicações HDMI 2.2 de até 96 Gbps. Confirme o selo de certificação e os requisitos específicos da instalação. Não se baseie somente em expressões genéricas como “cabo 8K” ou “cabo HDMI 2.1”.

Veja mais orientações no artigo Como escolher cabos HDMI.

Distância, fibra óptica e instalação

Meça o percurso e valide o modelo exato! Não existe uma distância máxima única que sirva para todos os cabos HDMI. O resultado depende do formato do sinal, da construção do cabo, dos conectores, do ambiente e da qualidade da instalação. Por isso, não aplique a distância divulgada para um modelo a outro cabo da mesma categoria.

Para trajetos mais longos, avalie um cabo HDMI ativo de fibra óptica ou uma solução de extensão. O cabo HDMI de fibra óptica converte o sinal dentro do próprio conjunto do cabo; muitos modelos são direcionais, então confira as marcações de origem e tela e respeite o sentido indicado. Verifique também os limites e as condições de instalação informados para o modelo escolhido.

Explore o artigo Extensor HDMI: limitações do cabo e soluções para longas distâncias para comparar alternativas. Para conhecer os tipos de cabo HDMI disponíveis no portfólio do Grupo Discabos, acesse a categoria de cabos HDMI.

HDCP: proteção de conteúdo

Confira o HDCP em toda a cadeia! HDCP é um protocolo de proteção de conteúdo digital, separado da versão HDMI. Uma conexão HDMI 2.1, por exemplo, não confirma sozinha qual versão de HDCP cada equipamento suporta.

Se uma fonte enviar conteúdo protegido, verifique se fonte, receiver, switch, splitter ou matriz e tela são compatíveis com o requisito desse conteúdo. Uma incompatibilidade pode causar tela preta, mensagem de erro ou limitação na reprodução. Consulte a documentação dos equipamentos e aprofunde-se no artigo Entenda como funciona a tecnologia HDCP.

Montagem e pinagem de conectores

Use o esquema correspondente ao método de montagem! O conector HDMI tem pinos pequenos e exige precisão. Antes de montar, confira se o cabo, o conector e a ferramenta são compatíveis entre si. Não reutilize a pinagem de um cabo diferente sem validar a construção.

• Para montagem com solda, consulte o esquema de montagem de cabo HDMI.
• Para passagens difíceis, como conduítes longos ou com curvas, avalie alternativas modernas em vez de montar a ponta no local: um extensor HDMI por cabo de rede, passando cabo de rede pelo conduíte, ou um cabo HDMI de fibra óptica com ponta destacável, que permite destacar o conector para a passagem e recolocar depois.

Planeje a passagem antes de instalar: proteja os conectores, evite puxar pelo plugue e respeite o raio de curvatura indicado pelo fabricante. Depois de montar, teste o conjunto com os equipamentos e o formato de sinal previstos para o projeto.

Como resolver falhas comuns

Faça os testes em ordem e altere uma variável por vez!

• Sem imagem: confirme a entrada selecionada na tela e a saída ativa na fonte. Depois, teste uma conexão direta com um cabo conhecido e compatível.
• Sem som: confira a saída de áudio selecionada na fonte e o destino escolhido na tela ou no receiver. Para ARC ou eARC, confirme o suporte dos dois equipamentos e o uso das portas indicadas.
• Imagem intermitente: confira o encaixe dos conectores, teste outro cabo e reduza temporariamente a resolução ou a frequência para diagnosticar o percurso.
• Tela preta com conteúdo protegido: verifique a compatibilidade HDCP de todos os equipamentos e teste, se possível, uma ligação direta entre fonte e tela.
• Falha após religar o sistema: desligue os equipamentos, reconecte a cadeia e ligue-os novamente. Se a falha persistir, consulte os manuais e verifique a compatibilidade entre os dispositivos.

Acesse também o FAQ de conexão HDMI para consultar outras dúvidas recorrentes.

Quando usar uma solução de distribuição

Escolha o equipamento conforme a quantidade de fontes, telas e distâncias!

• Extensor: leve um sinal a uma distância maior usando uma tecnologia de transmissão compatível com o projeto.
• Splitter: envie uma fonte para várias telas que exibem o mesmo conteúdo, observando compatibilidade de resolução e HDCP.
• Switch: selecione uma entre várias fontes para uma tela.
• Matriz HDMI: encaminhe diferentes fontes para diferentes telas.
• HDMI via IP: distribua sinais por uma infraestrutura de rede projetada para essa aplicação. Não presuma que qualquer extensor que use cabo de rede funcione como um sistema IP.

Para entender a arquitetura de rede e os pontos de planejamento, leia o guia HDMI via IP. Se você está comparando uma matriz HDMI com HDMI over IP, consulte Matriz HDMI 4K ou HDMI over IP: 7 perguntas para escolher a solução certa.

Continue aprendendo sobre HDMI

Escolha o próximo artigo pelo tema que você quer resolver:

• Conceitos e dúvidas gerais

  • HDMI: tire todas as suas dúvidas
  • FAQ de conexão HDMI: perguntas e respostas

• Cabos e versões

  • Como escolher cabos HDMI
  • Entenda sobre cabo HDMI e suas versões

• Distância e montagem

  • Extensor HDMI: limitações e soluções para longas distâncias
  • Esquema de montagem de cabo HDMI com solda

• Proteção de conteúdo

  • Entenda como funciona a tecnologia HDCP

• Distribuição de sinal

  • HDMI via IP
  • Matriz HDMI 4K ou HDMI over IP: 7 perguntas para escolher a solução certa

Perguntas frequentes sobre HDMI

Um cabo HDMI tem versão 2.0 ou 2.1?

As versões HDMI se referem à especificação da interface dos equipamentos. Para cabos, verifique a categoria de desempenho e a certificação aplicável, além de confirmar se o modelo suporta o formato de sinal necessário.

Qual cabo HDMI devo usar para 4K?

Confira a resolução, a frequência, o HDR e os recursos exigidos. Depois, escolha uma categoria de cabo certificada para a largura de banda necessária e valide a compatibilidade de todos os equipamentos do percurso.

Existe uma distância máxima universal para cabo HDMI?

Não. O alcance confiável varia conforme o sinal, o cabo e a instalação. Valide o comprimento exato do modelo escolhido e considere fibra óptica ativa ou uma solução de extensão para percursos maiores.

HDMI via IP é a mesma coisa que um extensor HDMI por cabo de rede?

Não necessariamente. HDMI via IP transporta sinais como tráfego de rede e depende de uma infraestrutura e configuração adequadas. Outros extensores podem usar cabo de rede em uma ligação ponto a ponto, sem operar como uma rede IP.

Por que aparece tela preta com conteúdo protegido?

Uma causa possível é incompatibilidade de HDCP entre a fonte, os equipamentos intermediários e a tela. Confira a documentação de cada dispositivo e teste uma conexão direta para identificar o ponto do problema.

Fale com o Grupo Discabos

Traga os dados do seu projeto e escolha a solução com mais segurança! Informe as fontes, as telas, o formato de vídeo, a distância e os equipamentos intermediários. O time do Grupo Discabos pode ajudar você a avaliar cabos HDMI, opções de fibra óptica e alternativas de distribuição.

Conheça a categoria de cabos HDMI ou fale com nosso time para avançar com seu projeto. Esperamos você!

Recebeu um pedido para instalar música em uma loja, um consultório ou um escritório? Antes de passar cabos ou escolher caixas, pare e planeje. Um sistema de som ambiente bem resolvido distribui o áudio de forma equilibrada, permite controlar cada espaço conforme a necessidade e evita correções caras depois da instalação.

Improvisar pode resultar em áreas com som alto demais e outras quase sem áudio, ruídos, cabos inadequados ou um amplificador sobrecarregado. Neste guia, nós do Grupo Discabos vamos acompanhar você pelas etapas essenciais: do levantamento do ambiente ao teste final. O objetivo é ajudar você a organizar seu primeiro projeto com clareza, sem transformar o planejamento em um exercício de engenharia avançada.

1. Mapeie o ambiente antes de planejar a sonorização

Comece visitando o local e registrando as informações que influenciam o projeto. Anote a metragem, o pé-direito, os materiais predominantes, a circulação de pessoas e os pontos onde os usuários costumam ficar. Um ambiente com teto alto ou muito ruído de fundo pode exigir uma abordagem diferente de um escritório silencioso.

Identifique também o uso de cada área:

• Loja: música de fundo distribuída por corredores e áreas de atendimento.
• Consultório: áudio discreto, com atenção à recepção e às salas de espera.
• Escritório: volume confortável em áreas compartilhadas, sem atrapalhar conversas.
• Restaurante: cobertura uniforme nas áreas de mesas, considerando também cozinha ou varanda, se fizerem parte do escopo.

Em seguida, desenhe uma planta simples e marque obstáculos, mobiliário, luminárias, dutos e possíveis posições das caixas. Não distribua os alto-falantes apenas pelo perímetro: o resultado pode deixar o centro do ambiente com cobertura irregular. Como ponto de partida, organize-os para que o som se espalhe com equilíbrio nas áreas ocupadas e valide o posicionamento no local.

Diferencie o som ambiente de um home theater. Um home theater é normalmente pensado para uma área de audição pontual, com canais posicionados para criar uma experiência envolvente em um local específico. Já a sonorização ambiente busca distribuir música ou mensagens por várias caixas, muitas vezes em uma ou mais áreas. O projeto e os objetivos são diferentes; não trate os dois sistemas como se fossem a mesma instalação.

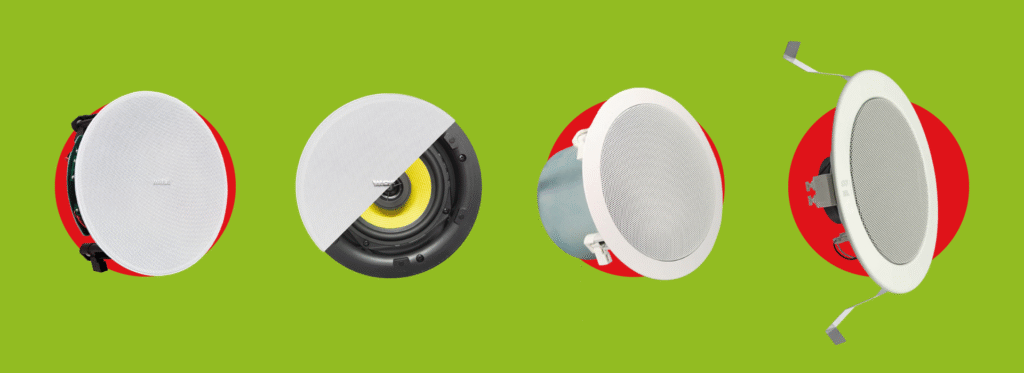

2. Escolha caixas de som para cada tipo de instalação

Com o ambiente mapeado, escolha o formato de caixa que combina com o espaço e a infraestrutura disponível. Considere a aparência, a facilidade de instalação, a exposição à poeira ou umidade e a possibilidade de acesso para manutenção.

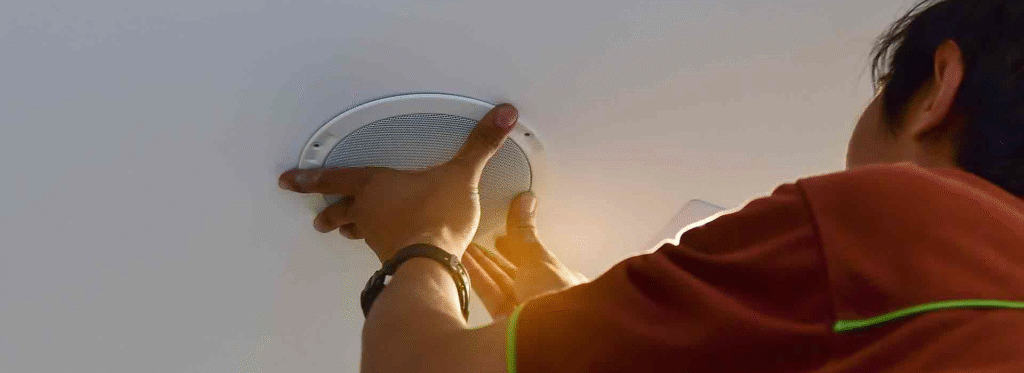

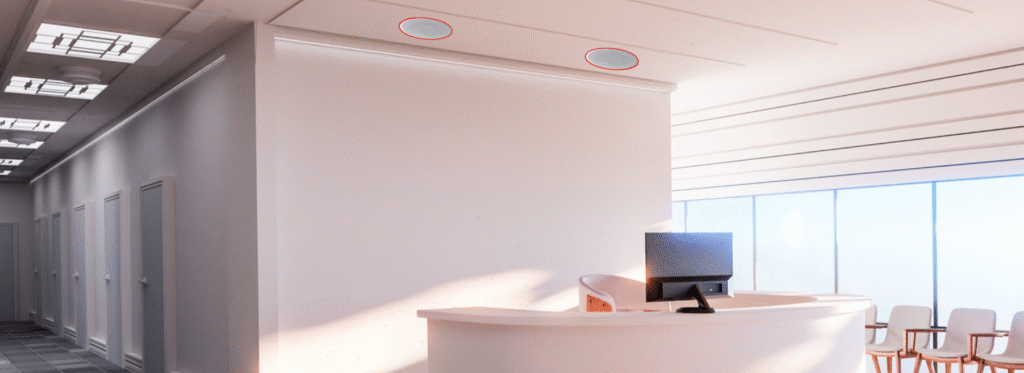

• Embutir no teto: escolha quando houver forro adequado e a instalação puder ser feita sem comprometer estruturas ou outros serviços.
• Sobrepor no teto ou na parede: considere quando não há forro apropriado ou quando o acesso precisa ser mais simples.
• Instalar na parede: avalie a cobertura e a direção do áudio para evitar que as caixas fiquem apontadas diretamente para poucas pessoas.
• Usar caixas suspensas: considere em espaços com pé-direito alto ou arquitetura aberta, sempre verificando fixação e segurança.

Não escolha apenas pela aparência. Verifique também a compatibilidade elétrica com o amplificador e as condições de uso indicadas pelo fabricante. Em áreas externas ou sujeitas à umidade, confirme se a caixa foi projetada para essas condições.

3. Compare 8 ohms e linha 70V/100V para o sistema de som ambiente

A escolha entre baixa impedância, como 8 ohms, e linha de tensão constante, como 70V ou 100V, influencia a quantidade de caixas, o cabeamento e a amplificação. Use a tabela como orientação inicial e confirme as especificações dos equipamentos antes de conectar.

Importante: 70V e 100V são tensões nominais da linha, não impedâncias de caixa. Para usar esse tipo de distribuição, o amplificador e as caixas precisam ser compatíveis com a tensão selecionada. Não conecte uma caixa comum de 8 ohms diretamente a uma saída de 70V/100V, a menos que o equipamento tenha a entrada ou o transformador apropriado.

Para se aprofundar nas diferenças e nas ligações, consulte o artigo do Grupo Discabos sobre sistemas de baixa e alta impedância e o guia sobre como ligar caixas em série ou paralelo.

4. Defina zonas e dimensione o amplificador

Uma zona de áudio é uma área que você pode controlar separadamente, por exemplo, uma recepção, um salão e uma varanda. Antes de escolher o amplificador, decida quais espaços terão o mesmo volume e a mesma fonte e quais precisarão de controle independente.

Organize cada área como uma unidade de projeto:

1. Liste as caixas que ficarão nela.
2. Defina se a zona precisa de volume próprio, seleção de fonte ou função de silêncio.
3. Registre o percurso dos cabos e a rota até o amplificador.
4. Determine se as zonas podem tocar ao mesmo tempo.

Em 8 ohms, calcule a carga que cada canal receberá e respeite o limite mínimo indicado pelo fabricante. Ligar várias caixas em paralelo reduz a impedância total; não assuma que qualquer quantidade será segura.

Em 70V/100V, some a potência selecionada em cada caixa da linha. Essa soma deve ficar dentro da capacidade do canal do amplificador. Verifique as derivações disponíveis, a tensão escolhida e os requisitos do fabricante. Se pretende deixar margem para futuras alterações, inclua essa previsão no cálculo — sem ultrapassar a capacidade do equipamento.

5. Planeje o cabo para caixa de som e as rotas

Escolha o cabo para caixa de som considerando a distância total do percurso, a carga do sistema, a potência e a bitola recomendada pelo fabricante. Não use uma regra única para todos os projetos: um trecho curto em 8 ohms e uma linha longa com várias caixas podem exigir escolhas diferentes.

Antes de fechar a compra, registre o comprimento aproximado de cada circuito e confira a tabela de perdas ou a orientação técnica do fabricante. Quando a distância aumenta, ou a carga é elevada, um cabo com bitola inadequada pode contribuir para perda de nível e desempenho irregular. Se tiver dúvida, peça apoio para validar o cálculo.

Organize a instalação para facilitar a manutenção:

• Identifique as extremidades dos cabos com a zona correspondente.
• Mantenha a polaridade consistente em todo o circuito.
• Evite emendas improvisadas e conexões sem proteção adequada.
• Separe os cabos de áudio dos cabos de energia e de fontes de interferência, respeitando normas locais e boas práticas.
• Use cabos com características adequadas ao tipo de instalação e ao ambiente.

Se o cliente pedir para reaproveitar cabos existentes, inspecione e teste antes de conectá-los. Uma infraestrutura que parece utilizável nem sempre atende às necessidades do novo projeto. Veja também as orientações do Grupo Discabos sobre escolha de cabo para caixa de som e cuidados na instalação de sistemas de áudio.

6. Configure as fontes, os controles e a integração

Defina de onde virá o áudio: uma fonte dedicada, um equipamento do cliente ou uma entrada ligada a outro sistema. Combine com o responsável pelo espaço quem poderá controlar a reprodução e como o sistema será usado no dia a dia.

Depois, verifique a necessidade de volume independente por zona. Se a recepção precisa tocar em nível baixo e a área de vendas em nível diferente, planeje esse controle desde o início. Evite depender de ajustes no amplificador para tarefas que deveriam ser simples para a equipe do local.

Se houver automação, registre o comportamento esperado: ligar e desligar, selecionar fontes, ajustar volumes ou agrupar zonas. Confirme a compatibilidade entre os equipamentos e teste os comandos com o cliente. Uma integração só é útil quando a operação fica clara para quem vai usar.

Checklist de teste antes de entregar a sonorização

Antes de concluir a instalação, faça a verificação por etapas. Comece com o volume baixo e teste uma zona de cada vez.

• Confirme as ligações, a polaridade e a compatibilidade entre amplificador e caixas.
• Verifique se cada caixa está funcionando e se a cobertura está equilibrada.
• Escute em pontos diferentes, incluindo os mais distantes das caixas.
• Procure ruídos, distorções, falhas intermitentes ou diferenças inesperadas de nível.
• Teste as fontes e os controles de volume de cada zona.
• Ajuste e valide os limites mínimo e máximo de volume para o uso previsto.
• Teste as zonas individualmente e, depois, nas combinações que serão usadas.
• Explique os controles ao cliente e registre as configurações finais.

Não encerre a entrega apenas porque todas as caixas emitiram som. O sistema precisa funcionar de forma previsível para quem vai operá-lo.

Perguntas frequentes sobre sistema de som ambiente

Posso usar caixas de 8 ohms em uma instalação com várias salas?

Pode ser possível, mas depende da quantidade de caixas, da configuração dos canais e dos limites do amplificador. Calcule a carga de cada canal e verifique as especificações antes de conectar. Para várias caixas e percursos distribuídos, avalie também uma solução em 70V/100V.

Como escolho a bitola do cabo para caixa de som?

Considere o tipo de sistema, a carga, a distância e as recomendações do fabricante. Não escolha a bitola apenas pelo número de caixas. Registre o percurso completo e valide a seleção para o projeto.

O que significa criar zonas de áudio?

Significa dividir o sistema em áreas que podem ter controles próprios, como volume ou fonte. Uma zona pode atender uma sala ou um conjunto de espaços que compartilham o mesmo uso e os mesmos ajustes.

Planeje seu primeiro projeto com apoio

Um bom sistema de som ambiente começa pelo levantamento, não pela compra de equipamentos. Mapeie o espaço, defina as zonas, escolha caixas e amplificação compatíveis, planeje o cabeamento e teste cada área antes da entrega. Esse processo ajuda você a evitar improvisos e a oferecer uma instalação mais simples de operar.

Quer avançar com segurança? Inscreva-se em um treinamento de áudio do Grupo Discabos ou fale com nosso time para conversar sobre as necessidades do projeto. Você também pode acessar o cadastro da plataforma e conhecer os recursos disponíveis para parceiros. Vamos juntos transformar a demanda em uma solução bem planejada!

Planeje a sala de reunião a partir das atividades que acontecem nela — não apenas da lista de equipamentos. O espaço precisa acomodar pessoas com conforto, oferecer áudio e vídeo adequados e permitir que todos usem os recursos sem dificuldades.

Neste guia, você vai organizar as principais decisões para projetar ou modernizar uma sala de reunião corporativa. O foco está nos equipamentos e na infraestrutura do ambiente: áudio, vídeo, automação e conectividade. As plataformas de reunião podem fazer parte da operação, mas não substituem o planejamento da sala.

O que define uma sala de reunião eficiente?

Comece identificando o que as pessoas precisam fazer no espaço. Liste o número de participantes presenciais e remotos, os formatos mais comuns de reunião e os recursos usados para apresentar ou compartilhar conteúdo.

Depois, avalie a sala como um conjunto de elementos que precisam funcionar juntos:

• Espaço e mobiliário: permitem circulação, conforto e boa visibilidade.
• Acústica e áudio: ajudam as pessoas a ouvir e serem ouvidas com clareza.
• Vídeo e displays: mostram participantes e conteúdos de forma legível.
• Infraestrutura: conecta fontes, telas e equipamentos.
• Automação: simplifica o início e o controle da reunião.

Uma solução adequada não depende necessariamente de mais equipamentos. Depende de escolher recursos compatíveis com o uso real e com as características do ambiente.

Planeje o espaço antes de escolher os equipamentos

Meça o ambiente e registre a posição de portas, janelas, tomadas, pontos de rede e luminárias. Em seguida, desenhe o layout da mesa e das cadeiras. Verifique se todos conseguem enxergar a tela e se a câmera pode enquadrar as pessoas sem obstáculos.

Observe também a iluminação e os materiais do espaço. Janelas atrás dos participantes podem dificultar a imagem. Superfícies rígidas, como vidro e paredes sem tratamento, podem aumentar a reverberação e prejudicar a compreensão da fala. O ruído do ar-condicionado e de equipamentos próximos também merece atenção.

Considere circulação, acessibilidade, conforto das cadeiras e espaço para conexões. Se a sala for híbrida, pense também em como as pessoas remotas serão vistas e ouvidas. Para ampliar esse planejamento, confira o guia para montar uma sala de reunião híbrida do zero.

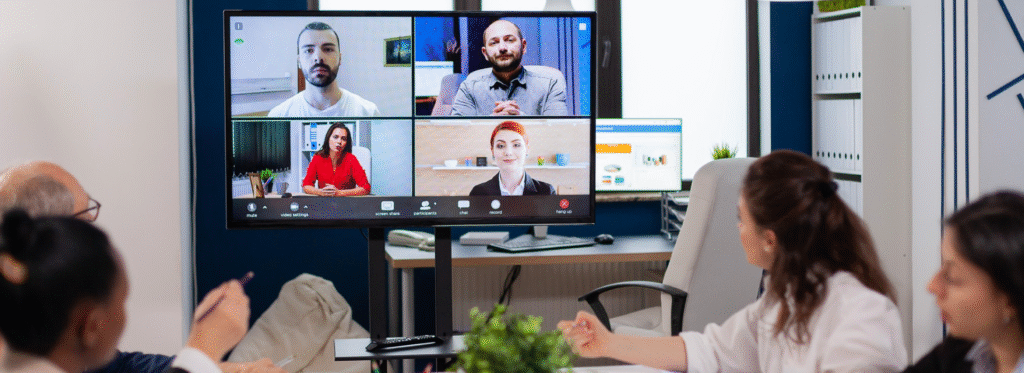

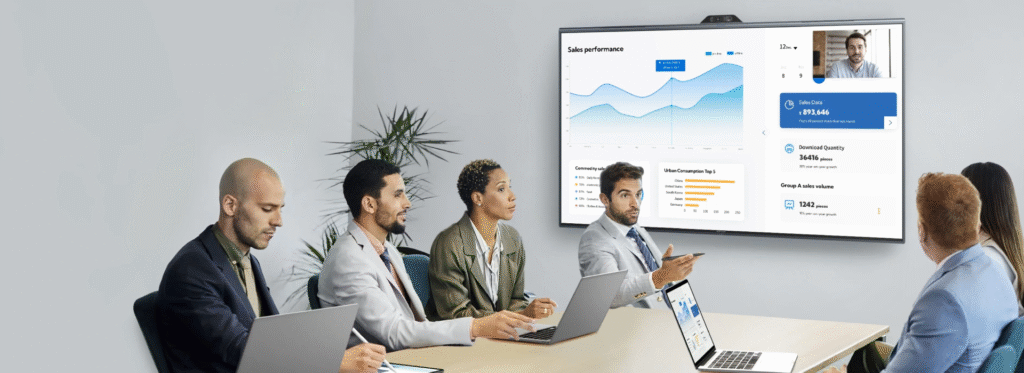

Projete uma sala híbrida com participação equilibrada

Em uma sala de reunião híbrida, participantes remotos precisam acompanhar a conversa e contribuir sem depender de pedidos repetidos para falar mais alto ou repetir informações. Esse princípio é conhecido como meeting equity, ou equidade na reunião.

Para avançar nessa direção, confira três pontos:

1. Captação de áudio: posicione os microfones para captar as vozes com clareza, inclusive nos assentos mais distantes.
2. Enquadramento de vídeo: escolha uma câmera e um posicionamento que mostrem as pessoas de forma útil para quem está remoto.
3. Compartilhamento de conteúdo: simplifique a conexão de notebooks e outros dispositivos à tela.

Câmeras com recursos de enquadramento automático podem apoiar esse uso, mas devem ser avaliadas em relação ao layout, à posição dos participantes e à privacidade. Leia mais sobre meeting equity em ambientes híbridos e câmeras com inteligência artificial.

Escolha áudio e vídeo de acordo com o ambiente

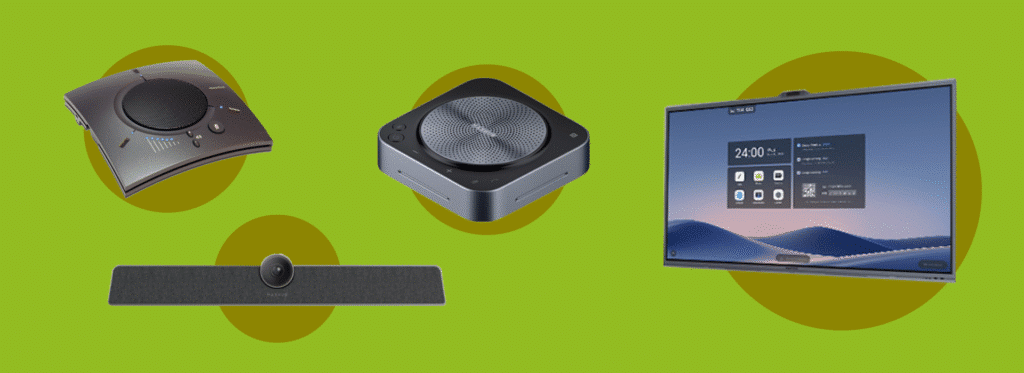

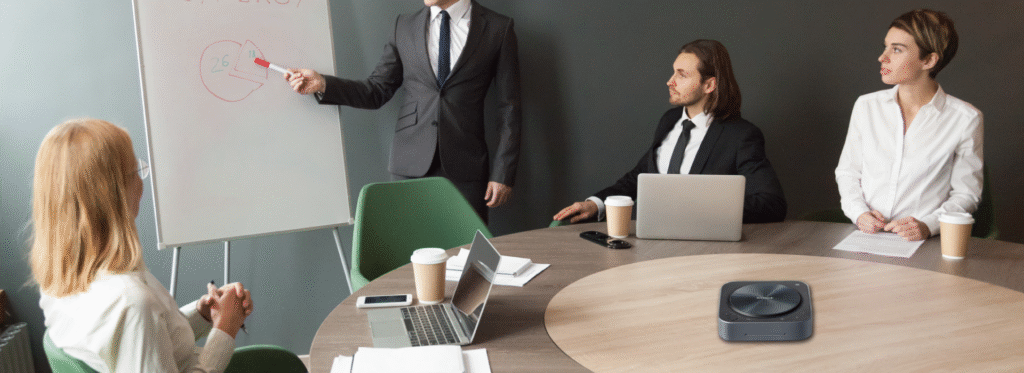

Áudio: compare microfones de mesa e de teto considerando a disposição dos assentos, a acústica e a rotina de uso. Em salas maiores ou com mais fontes de áudio, um DSP — processador digital de áudio — pode ajudar a integrar captação, reprodução e cancelamento de eco. Em espaços amplos, avalie a distribuição dos alto-falantes e se os participantes precisam ouvir a fala amplificada localmente.

Microfones de teto podem deixar a mesa livre, mas não são a escolha certa para todos os espaços. Verifique a altura, os ruídos no teto e a reverberação antes de especificar. Consulte o guia sobre microfones de teto e compare outros microfones para salas de reunião.

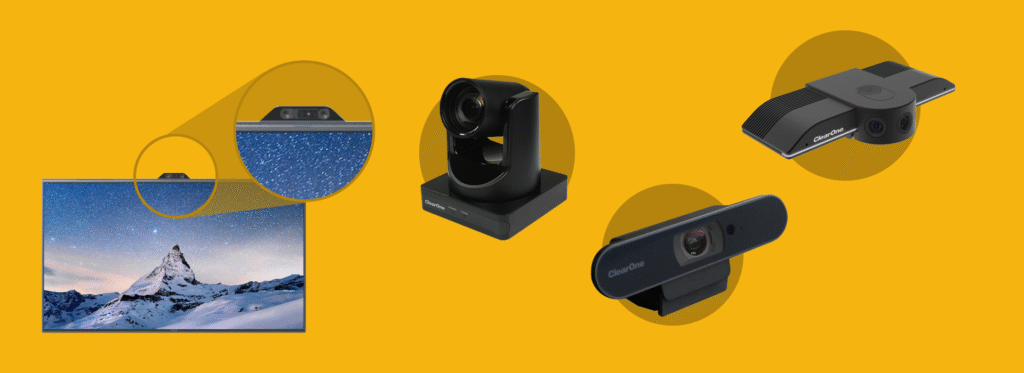

Vídeo: selecione câmeras considerando o campo de visão, a distância até a mesa e o tipo de reunião. Para a exibição, avalie se uma tela atende à distância de visualização e ao conteúdo utilizado. Uma TV ou display pode ser suficiente em muitos ambientes; um videowall pode fazer sentido em espaços maiores ou com necessidades específicas de visualização. Não escolha apenas pelo tamanho: teste a legibilidade dos conteúdos a partir dos assentos mais distantes.

Para orientações por porte de ambiente, consulte o artigo sobre equipamentos para salas conforme o tamanho.

Integre automação e conectividade

Automatize tarefas que tornam a sala mais simples de usar. Um sistema de controle pode reunir funções como ligar a tela, ajustar o volume, selecionar uma fonte e acionar iluminação ou cortinas. O painel deve apresentar comandos claros e oferecer uma alternativa manual para situações de falha.

Planeje as conexões com antecedência. HDMI e USB podem atender a conexões locais; soluções sem fio podem facilitar o compartilhamento de conteúdo. Para distribuição por rede, avalie tecnologias como HDMI via IP ou NDI conforme a arquitetura e os requisitos do projeto. Essas opções precisam ser compatíveis com a infraestrutura de rede e não são necessárias em toda sala.

Também registre pontos de energia, rede e passagem de cabos antes da instalação. Veja um exemplo de automação de sala de reunião, além dos guias sobre HDMI via IP e NDI.

Use o porte da sala como ponto de partida

As categorias abaixo são referências iniciais, não regras fixas. Ajuste a solução à planta, à acústica e ao uso do espaço.

• Sala pequena: priorize conexão simples, uma tela e captação de áudio que alcance todos os lugares. Uma solução integrada pode reduzir a quantidade de equipamentos.
• Sala média: avalie câmera dedicada, microfones com cobertura adequada e conexões acessíveis à mesa.
• Sala grande: considere processamento de áudio, microfones distribuídos, mais de uma câmera ou tela e controle centralizado.
• Auditório: planeje captação, reprodução sonora, câmeras e displays conforme o posicionamento do público e do apresentador. A operação pode exigir controle técnico dedicado.

Para conhecer uma aplicação prática, veja este projeto para sala de reunião.

Evite erros comuns na montagem

Antes de fechar a especificação, confira estes pontos:

• Comprar equipamentos sem mapear o uso e o layout da sala.
• Priorizar a imagem e deixar o áudio em segundo plano.
• Instalar microfones sem considerar ruídos e reverberação.
• Posicionar câmera ou tela de forma que alguns assentos fiquem fora do enquadramento ou da linha de visão.
• Ignorar pontos de energia, rede e passagem de cabos.
• Automatizar muitos recursos sem simplificar a experiência do usuário.
• Presumir que a rede existente suporta qualquer sistema de áudio e vídeo por IP.

Faça testes no ambiente, de preferência com pessoas ocupando os assentos. Verifique se todos ouvem, aparecem na imagem e conseguem compartilhar conteúdo. Registre as conexões e treine os usuários antes de colocar a sala em operação.

Acompanhe as tendências de sala de reunião em 2026

Em 2026, vale acompanhar a evolução de câmeras com recursos de IA, a integração entre equipamentos de diferentes fabricantes e a distribuição de áudio e vídeo por redes IP. Essas tecnologias podem ampliar as opções de projeto, mas o benefício depende da necessidade real e de uma infraestrutura compatível.

Comece pela experiência que você quer oferecer. Depois, avalie quais tecnologias ajudam a alcançá-la — sem adicionar complexidade que não resolva um problema concreto.

Continue aprendendo sobre salas de reunião

• Planejamento: Como montar uma sala de reunião híbrida do zero · Sala de reunião
• Áudio: Microfones para salas de reunião · Microfone de teto · Sonorização de escritórios
• Vídeo: Câmeras para salas · Equipamentos por tamanho do ambiente
• Automação: Como automatizar uma sala de reunião
• Tendências e infraestrutura: Meeting equity · Interoperabilidade AV/IP · NDI · HDMI via IP
• Conteúdo relacionado: Pilar de videoconferência com foco em equipamentos para salas · Case de sala colaborativa

Perguntas frequentes sobre sala de reunião

O que é essencial em uma sala de reunião corporativa?

Comece pelo espaço, pela acústica e pela forma de uso. Depois, dimensione áudio, vídeo, conectividade e controle para atender às atividades realizadas na sala.

Como planejar uma sala de reunião híbrida?

Garanta que participantes presenciais e remotos possam ouvir, ver e compartilhar conteúdo com clareza. Avalie microfones, câmeras, displays, conexões e a posição dos participantes.

É melhor usar microfone de mesa ou de teto?

Depende do layout, da acústica, dos ruídos e da preferência de uso. Compare as opções no ambiente e valide a captação antes de definir a instalação.

Quando vale automatizar uma sala de reunião?

Automatize quando controles integrados puderem simplificar tarefas frequentes, como iniciar uma apresentação, ajustar o volume ou controlar iluminação e cortinas.

HDMI via IP ou NDI são necessários em toda sala?

Não. São alternativas para determinados requisitos de distribuição audiovisual pela rede. Avalie compatibilidade, infraestrutura e necessidade antes de incluí-las no projeto.

Planeje seu próximo projeto com o Grupo Discabos

Cada sala tem seus próprios desafios. O Grupo Discabos pode apoiar você na avaliação de equipamentos, conectividade, áudio, vídeo e automação. Solicite uma consultoria técnica ou agende uma visita à Sala D, showroom do Grupo Discabos, para conhecer soluções de áudio, vídeo e automação aplicadas a ambientes reais. Fale com nosso time e vamos juntos planejar uma sala adequada às necessidades do seu projeto.

Comece definindo o que o seu projeto precisa distribuir: um sinal para uma tela, vários sinais para muitos displays ou uma arquitetura que possa crescer ao longo do tempo.

Essa decisão evita dois problemas comuns: investir em uma solução mais complexa do que o necessário ou escolher um sistema que não conseguirá acompanhar a expansão do ambiente.

Neste artigo, você vai comparar HDMI sobre IP 4K e extensor HDMI via CAT6 considerando distância, latência, 4K a 60 Hz, HDR, custo por ponto, escalabilidade, rede, HDCP 2.2, EDID e manutenção.

Comece pela diferença de arquitetura

Escolha o extensor HDMI via CAT6 para uma conexão ponto a ponto

O extensor HDMI via CAT6 normalmente utiliza um transmissor e um receptor:

Fonte HDMI → transmissor → cabo CAT6/CAT6A → receptor → display

Apesar de usar cabo de rede, essa solução não é necessariamente uma rede Ethernet. Em muitos modelos, o cabo CAT6 transporta o sinal por um protocolo proprietário, como HDBaseT.

Por isso, não conecte automaticamente um extensor ponto a ponto a um switch de rede. Consulte sempre o manual do equipamento.

Essa arquitetura é indicada quando você precisa conectar:

• Uma fonte a uma tela.
• Uma fonte a poucas telas fixas.
• Um equipamento a uma tela localizada a dezenas de metros.
• Um sistema com baixa latência e configuração simples.

Escolha o HDMI sobre IP 4K para distribuir sinais em rede

No HDMI sobre IP, encoders e decoders transportam o vídeo pela infraestrutura de rede:

Fonte HDMI → encoder → switch gerenciável → decoder → display

Essa arquitetura permite criar uma matriz virtual. Você pode direcionar uma fonte para uma tela, várias telas ou alterar as rotas por software, controlador ou painel de operação.

Use HDMI sobre IP quando precisar de:

• Muitas fontes e muitos displays.
• Rotas de sinal que mudam com frequência.
• Distribuição para diferentes salas.
• Videowall.
• Sinalização digital.
• Expansão futura sem instalar um cabo dedicado para cada combinação.

Avalie os principais critérios antes de escolher

1. Compare alcance e distância

Um extensor HDMI via CAT6 costuma atender distâncias aproximadas de 50 a 70 metros em 4K, dependendo do modelo, do cabo, da resolução e das condições da instalação. Existem produtos anunciados para 4K a 60 Hz em 50 m, 70 m ou mais, mas você deve validar a ficha técnica específica.

No HDMI sobre IP, cada enlace de cobre geralmente respeita o limite típico de uma conexão Ethernet, próximo de 100 metros. Para distâncias maiores, a rede pode utilizar fibra óptica, uplinks ou outros meios de transporte.

Ação prática: marque no projeto:

• Distância entre fonte e rack.
• Distância entre rack e cada display.
• Percurso real do cabo, incluindo curvas e sobra técnica.
• Necessidade de fibra entre áreas ou edifícios.

Não escolha apenas pela distância máxima anunciada. Confirme se ela vale para 4K a 60 Hz, HDR e o tipo de cabo que será utilizado.

2. Confirme 4K a 60 Hz e HDR

“Compatível com 4K” não significa necessariamente que o equipamento entregue o melhor sinal para o seu projeto.

Verifique se a solução suporta:

• 3840 × 2160 a 60 Hz.
• Chroma 4:4:4, quando necessário.
• Largura de banda de 18 Gb/s em aplicações HDMI 2.0.
• HDR10, HLG ou outros formatos desejados.
• Profundidade de cor compatível com a fonte e o display.
• Áudio multicanal, ARC ou eARC, quando aplicável.

Um extensor via CAT6 não comprimido ou baseado em HDBaseT pode ser uma boa escolha para preservar a qualidade em um ponto fixo.

Já o HDMI sobre IP pode utilizar diferentes métodos de compressão. Alguns sistemas têm compressão visualmente sem perdas; outros priorizam o uso de redes de 1 Gb/s e podem apresentar diferenças dependendo da imagem.

Faça este teste: reproduza o conteúdo real do cliente, como apresentações, vídeos, interfaces de computador e sinalização com textos pequenos.

3. Priorize a latência correta

Para apresentações, vídeos corporativos e sinalização, uma pequena latência pode ser aceitável.

Para games, operação ao vivo, KVM, monitoramento e interação com mouse ou teclado, priorize uma solução com atraso mínimo e especificação clara.

O extensor ponto a ponto costuma oferecer latência praticamente imperceptível quando trabalha sem compressão relevante. No HDMI sobre IP, a latência depende do codec, do modo de operação, do processamento do equipamento e do tráfego da rede.

Não aceite apenas a expressão “zero latency”. Confira em que condição o fabricante mediu esse resultado.

4. Dimensione o custo por ponto

Considere o custo total, não apenas o preço do transmissor.

Para um único ponto, o extensor HDMI via CAT6 tende a ser mais simples e econômico. Você evita switch dedicado, configuração de VLAN e gerenciamento de multicast.

Para muitos pontos, o HDMI sobre IP pode reduzir o custo incremental por display, principalmente quando a infraestrutura de rede já existe e o sistema precisa distribuir várias fontes.

Compare:

• Transmissores e receptores.
• Encoders e decoders.
• Switches gerenciáveis.
• Módulos SFP ou fibra.
• Rack e alimentação.
• Licenças ou controladores.
• Tempo de configuração.
• Documentação e suporte.
• Manutenção futura.

Compare as soluções lado a lado

Aplique a decisão em projetos reais

Sala de reunião

Escolha o extensor HDMI via CAT6 se a sala tiver uma fonte principal, uma tela e um percurso de até algumas dezenas de metros.

Essa solução reduz a configuração e facilita o diagnóstico. Para uma sala corporativa com notebook, câmera, display e rack próximo, ela costuma atender bem.

Escolha HDMI sobre IP quando várias salas precisarem compartilhar fontes, como um sistema central de apresentações ou sinalização corporativa.

Showroom

Escolha HDMI sobre IP 4K quando o showroom tiver várias telas e você quiser enviar o mesmo conteúdo para todas ou alterar a programação por área.

Você poderá criar grupos de displays, direcionar fontes diferentes e expandir a instalação com mais flexibilidade. Planeje uma rede dedicada ou uma VLAN audiovisual, com multicast e IGMP snooping corretamente configurados.

Videowall

Para videowall, escolha uma plataforma que informe claramente:

• Suporte ao número de telas.
• Sincronização entre displays.
• Scaler integrado ou externo.
• Resolução total e resolução por saída.
• Latência e comportamento em conteúdos dinâmicos.
• Compatibilidade com controladores e processadores.

O HDMI sobre IP pode simplificar a distribuição e o roteamento, mas não substitui automaticamente um processador de videowall adequado.

Casa multirrom

Para uma casa com uma fonte e poucas telas, use um extensor HDMI via CAT6 ou uma matriz dedicada.

Se o projeto incluir várias fontes, muitos ambientes, automação e necessidade de trocar rotas, avalie HDMI sobre IP. Nesse caso, documente bem a rede e mantenha os equipamentos audiovisuais organizados no rack.

Evite estes erros comuns

Não trate todo cabo CAT6 como rede Ethernet. Extensor ponto a ponto e HDMI sobre IP podem usar o mesmo tipo de cabo, mas não funcionam da mesma maneira.

Não compre apenas pelo selo “4K”. Confirme 4K a 60 Hz, HDR, 4:4:4, HDCP 2.2 e largura de banda.

Não ignore o EDID. Displays com resoluções diferentes podem fazer a fonte escolher um sinal inadequado. Use gerenciamento de EDID ou scaler quando necessário.

Não instale HDMI sobre IP em qualquer switch doméstico. Verifique capacidade de comutação, multicast, IGMP snooping, VLAN, QoS, PoE e uplinks.

Não misture equipamentos sem validar HDCP. Fonte, encoder, switch, decoder, matriz e display precisam negociar corretamente a proteção de conteúdo.

Não deixe o teste para o final. Valide a solução com as fontes e telas reais antes de fechar a instalação.

Use este checklist de decisão

Antes de comprar, marque as opções:

• Tenho uma fonte e uma tela?
• Preciso distribuir para muitas telas?
• As rotas precisarão mudar?
• A distância está dentro do limite do modelo?
• Preciso de 4K a 60 Hz?
• Preciso de HDR?
• O conteúdo exige baixa latência?
• A fonte e os displays suportam HDCP 2.2?
• Os displays têm a mesma resolução?
• Preciso de EDID, scaler, IR, RS-232, USB ou CEC?
• Tenho switch gerenciável adequado?
• A rede terá VLAN ou será dedicada ao audiovisual?
• A solução pode crescer no futuro?
• O custo de instalação e manutenção cabe no projeto?

Guia rápido: escolha X se…

Escolha o extensor HDMI via CAT6 se:

• Você tem um ou poucos pontos.
• A rota é fixa.
• A prioridade é baixa latência.
• Você quer instalação simples.
• Não precisa de uma matriz virtual.
• O sinal precisa manter alta qualidade em um enlace dedicado.

Escolha HDMI sobre IP 4K se:

• Você tem muitas fontes e muitos displays.
• Precisa alterar rotas com frequência.
• O projeto inclui videowall ou sinalização digital.
• Quer expandir a instalação.
• Já possui uma rede audiovisual bem planejada.
• Precisa distribuir sinais entre diferentes ambientes ou áreas.

Perguntas frequentes

HDMI sobre IP sempre precisa de internet?

Não. Ele precisa de uma rede local compatível, mas não necessariamente de acesso à internet. A rede deve ser dimensionada para o tráfego audiovisual.

Posso conectar um extensor HDMI via CAT6 a um switch?

Somente se o fabricante informar que o equipamento foi desenvolvido para operar em rede. Muitos extensores ponto a ponto não são compatíveis com switches Ethernet comuns.

Qual solução tem menos latência?

Em geral, um extensor ponto a ponto sem compressão apresenta menor latência. Entretanto, existem plataformas HDMI sobre IP com latência muito baixa. Compare a especificação real do modelo e teste com o conteúdo do projeto.

HDMI sobre IP perde qualidade?

Depende da tecnologia. Alguns sistemas usam compressão visualmente sem perdas; outros comprimem mais para operar em redes de 1 Gb/s. Verifique resolução, chroma, HDR e largura de banda.

O extensor via CAT6 é sempre mais barato?

Para poucos pontos, normalmente é mais econômico. Em projetos grandes, o HDMI sobre IP pode oferecer melhor custo por ponto e mais flexibilidade. Faça a comparação considerando equipamentos, rede, configuração e manutenção.

Resumo final

• Extensor HDMI via CAT6 é indicado para conexões ponto a ponto, poucos displays, baixa latência e instalação simples.
• HDMI sobre IP 4K é indicado para muitos pontos, rotas variáveis, videowall, sinalização e expansão.
• Confirme sempre 4K a 60 Hz, HDR, 4:4:4, HDCP 2.2, EDID e latência.
• Não confunda um extensor via CAT6 com um equipamento HDMI sobre IP.
• Para HDMI sobre IP, dimensione switch, multicast, IGMP snooping, VLAN e uplinks.
• Para o integrador, documente a topologia, os endereços dos equipamentos, as rotas de sinal e os testes realizados.

Planeje seu próximo projeto com o Grupo Discabos

Você não precisa decidir sozinho. Envie as informações do seu projeto para o time do Grupo Discabos e avalie a arquitetura mais adequada para distância, quantidade de pontos, qualidade de imagem e orçamento.

Acesse a loja do Grupo Discabos, conheça o treinamento completo de áudio por IP e fale com o time para receber orientação comercial ou técnica.

Comece agora: informe quantas fontes, telas e metros de cabo o seu projeto possui. Vamos conectar a solução certa para você!
